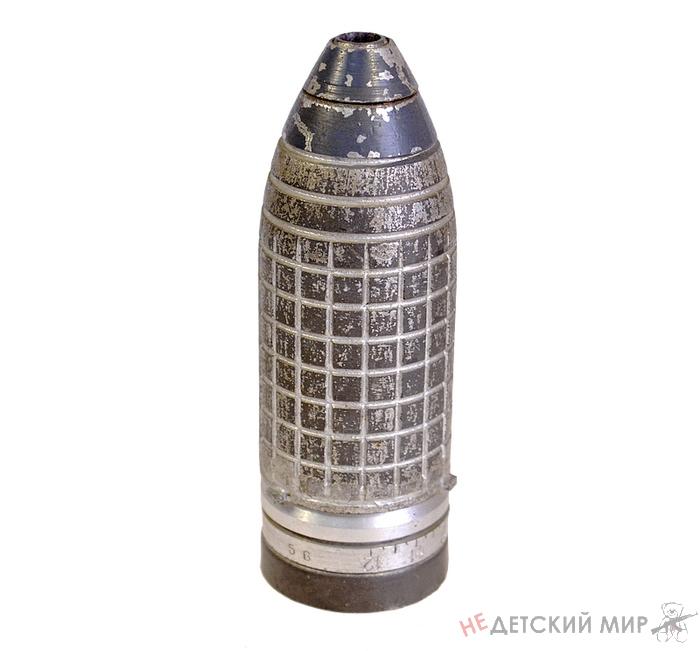

Макет ружейной осколочной гранаты Дьяконова обр. 1930 г.

Описание товара

Вам предлагается макет ружейной осколочной гранаты Дьяконова обр. 1930 г. Отличное коллекционное состояние, родная краска!

В июне 1913 года русский Генеральный штаб обратил внимание, что «в германских инструкциях последнего времени встречаются указания об употреблении ружейных гранат в крепостях». Печать сообщала об изобретении М. Хелем в Англии ружейной гранаты. С началом Первой мировой войны стало очевидно, что разработка такого оружия необходима. Уже в сентябре-ноябре 1914 года были выработаны конструкции: члена Комиссии по применению ВВ гвардии полковника В. И. Рдултовского, офицера Военной автомобильной школы штабс-капитана В. А. Мгеброва, полковника 4-го запасного саперного батальона Зеленского, техника А. А. Карнаухова, электрика С.П. Павловского и инженера В.Б. Сегаль.

8 марта 1916 года к ружейному полигону Офицерской стрелковой школы «для демонстрирования своих изобретений — перископа и ружейной гранаты» был прикомандирован штабс-капитан 37-го Екатеринбургского полка М. Г. Дьяконов, проходивший до того обучение в Военной автомобильной школе. Поскольку ружейные гранаты к тому времени не были в диковинку, чтобы обратить внимание на новый образец, нужно было предложить нечто действительно стоящее. Дьяконов предложил ружейную гранату, которая выстреливалась из ствола нарезной мортирки его конструкции. V Отдел Арткома Главного Артиллерийского Управления, рассмотрев 31 августа результаты испытаний гранат Дьяконова, отметил существенные их отличия от уже принятых.

Нарезная мортирка и осколочная граната штабс-капитана 37-го Екатеринбургского полка М. Г. Дьяконова оказались наиболее удачными конструкциями. 24 декабря 1916 года они прошли испытания на Юго-Западном фронте. Командующий генерал Брусилов «признал полезным… снабдить фронт 600 тысячами таких гранат». Было заказано 40 000 мортирок и 6 125 000 гранат. Мортирку и гранату даже успели принять на вооружение, но не успели поставить на производство, так как 1 марта 1918 года все работы свернули в связи с «демобилизацией промышленности».

В 1920-х годах гранатомет конструкции Дьяконова был принят на вооружение РККА.

В период 1920-30-х годов Дьяконов непрерывно совершенствовал гранатомет и боеприпасы к нему.

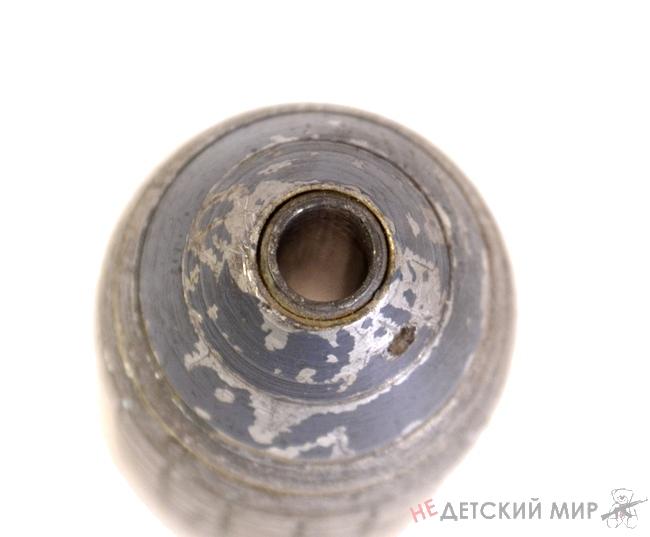

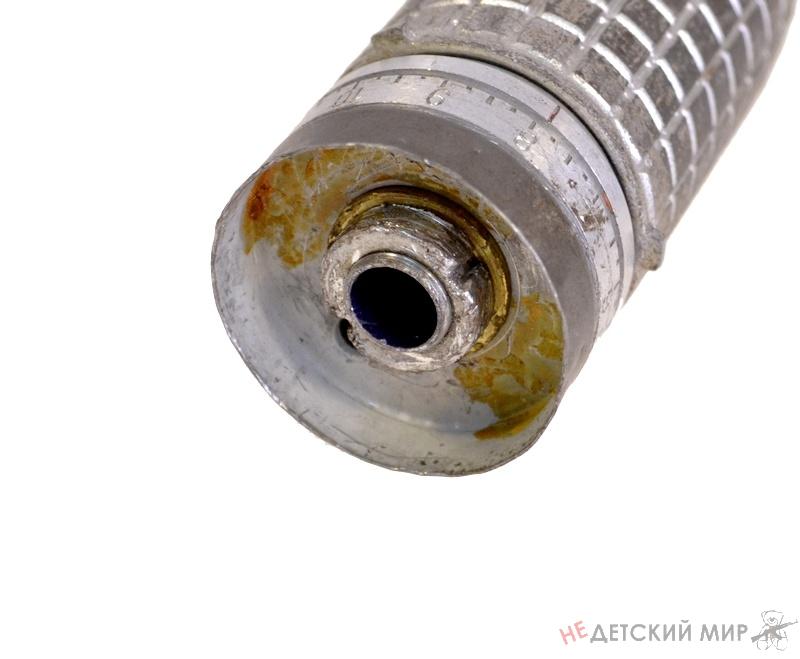

Граната Дьяконова – дистанционная и ударного или инерционного механизма не имела. В ней был выполнен осевой сквозной канал диаметром 7,75 — 7,82 мм для прохода пули. Вся граната собиралась на центральной трубке. Корпус выполнялся из мягкого серого чугуна, с внешней насечкой на квадратные полуготовые осколки (встречаются экземпляры и без насечек). При взрыве гранаты образовывалось до 500 осколков. Снаружи корпус покрыт оловянной полудой и бесцветным лаком. Поддон корпуса имел три ведущих выступа шириной по 4,3 мм. В канавке дистанционного кольца (трубки) запрессовывался заряд пороха. Продолжительность его горения устанавливалась поворотом кольца. Луч огня от пороховой запрессовки передавался через замедлитель детонатору, помещенному внутри разрывного заряда. Сзади крепился обтюратор. Капсюль-детонатор гремучертутный, срабатывающий от луча огня замедлителя, находится внутри корпуса. На заднем конце центральной трубки закрепляется дистанционная трубка, которая служит для взрывания гранаты над целью на различных дальностях. Установка гранаты на разрыв производится поворотом специального дистанционного диска (с делениями). Для увеличения дальности стрельбы граната имела дополнительный вышибной заряд, состоящий из 2,5 граммов бездымного пороха, насыпанного в шелковый мешочек. Этот заряд приклеивается ко дну гранаты. Взрываясь в момент выстрела, он увеличивает давление пороховых газов на дно гранаты, а, следовательно, и дальность стрельбы. На хвостовую часть гранаты надевался предохранительный колпачок, который срывали перед заряжанием. Для предохранения от сырости ружейная граната завинчивалась герметически в специальный колпак.
Калибр ружейной осколочной гранаты Дьяконова — 40,6 мм; вес — 350 г; вес с укупоркой — 435 г; длина — 115 мм; заряд тротила — 50 г; дистанционный пороховой замедлитель 3-12 сек; дальность стрельбы — 300-900 м; радиус убойного действия осколков — 50 м.

При снаряжении гранаты другим взрывчатым веществом кроме тротила головная часть имеет окраску: голубую — амматол, красный — шнейдерит, зеленый — меленит, коричневый — аммонал.

Ружейная граната при стрельбе вкладывается в ствол мортирки. Чтобы граната при выстреле получила вращение вокруг своей оси (как и пуля), ствол мортирки имеет 3 нареза, по которым идут ведущие выступы гранаты.

Перед вкладыванием гранаты в мортирку дистанционная трубка ставится на нужную дальность.

В заряженном гранатомете ружейная граната, досланная на дно мортирки, стоит отверстием центральной трубки против дула винтовки.

При выстреле пуля боевого винтовочного патрона вылетает из дула винтовки и, попадая в центральную трубку гранаты, летит по ней, как по стволу. Вслед за пулей в соединительную чашку мортирки врываются упругие горячие пороховые газы винтовочного патрона, которые с силой толкают гранату в дно. Если дополнительный заряд, который имеет граната, был вырван, то граната может лететь на расстояние до 300 метров. Если же заряд был оставлен, то граната пролетит до 850 метров.

При ударе горячих газов в дно гранаты огонь зажигает порох в желобке дистанционного диска. Во время полета гранаты к цели огонь постепенно прожигает порох в желобке диска и проходит в трубку детонатора, сжигает пороховой замедлитель и взрывает детонатор и всю гранату. Разрыв гранаты происходит на определенном расстоянии.

При взрыве гранаты образуются осколки, которые поражают на расстоянии 150 метров от места взрыва.
